Шкаф управления ТШУА в пластиковом корпусе
- Обзор
- Характеристики
- Отзывы (0)

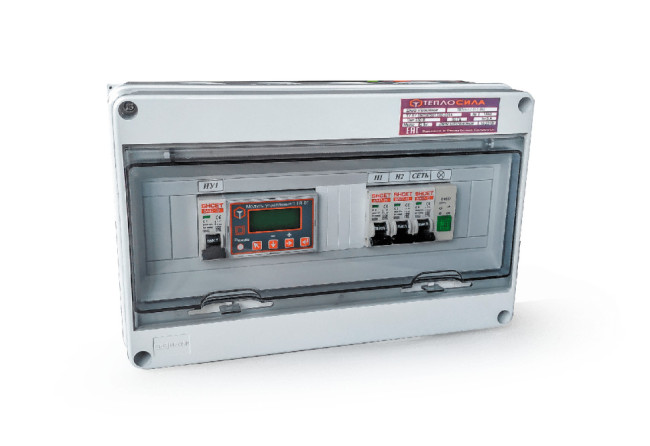

Шкаф управления в пластиковом корпусе предназначен для автоматического управления оборудованием ИТП в системах отопления и горячего водоснабжения. Конструктивно данный шкаф управления представляет собой пластиковый бокс с открывающейся передней дверцей. Внутри корпуса на DIN-рейке расположены модуль управления TTR-01А, автоматические выключатели, индикатор наличия напряжения сети. Основные преимущества данного изделия: малые габаритные размеры, удобство и простота эксплуатации, минимальный функционал и привлекательная цена.
МОДИФИКАЦИИ ШКАФОВ УПРАВЛЕНИЯ В ПЛАСТИКОВОМ КОРПУСЕ
| ОБОЗНАЧЕНИЕ | ФУНКЦИОНАЛЬНОЕ НАЗНАЧЕНИЕ |
|---|---|
|
ТШУА-1-1-11-2-IP65 |
Управление одним регулирующим клапаном и двумя насосами по схеме “рабочий/ резервный” в системе отопления |
|
ТШУА-1-2-11-2-IP65 |
Управление одним регулирующим клапаном и двумя насосами по схеме “рабочий/ резервный” в системе ГВС |
|
ТШУА-1-1-10-2-IP65 |
Управление одним регулирующим клапаном и одним насосом в системе отопления |
|
ТШУА-1-2-10-2-IP65 |
Управление одним регулирующим клапаном и одним насосом в системе ГВС |
|
ТШУА-1-1-00-2-IP65 |
Управление одним регулирующим клапаном в системе отопления |
|
ТШУА-1-2-00-2-IP65 |
Управление одним регулирующим клапаном в системе ГВС |
|
ТШУА-1-11-00.00-2-IP65 |
Управление двумя регулирующими клапанами в системе отопления |
|
ТШУА-1-22-00.00-2-IP65 |
Управление двумя регулирующими клапанами в системе ГВС |
|
ТШУА-1-12-00.00-2-IP65 |
Управление одним регулирующим клапаном в системе отопления и одним регулирующим клапаном в системе ГВС |
ПРИМЕР ЗАКАЗА ШКАФА УПРАВЛЕНИЯ В ПЛАСТИКОВОМ КОРПУСЕ:
- ШКАФ УПРАВЛЕНИЯ ТШУА-1-1-11-2-IP65
– шкаф управления в пластиковом корпусе на базе модуля управления TTR-01А-230, с одним сетевым вводом, одним контуром отопления с одним регулирующим клапаном, с двумя насосами мощностью до 0,3 кВт и напряжением 230 В, с частотой 50 Гц. интерфейсом RS-485 и степенью защиты оболочки IP65 - 1шт; - Датчик температуры ТДТА-100 (теплоносителя) - 2 шт;
- Датчик температуры ТДВА-60 (воздуха) - 1 шт.
- ШКАФ УПРАВЛЕНИЯ ТШУА-1-22-00.00-2-IP65
– шкаф управления в пластиковом корпусе на базе модуля управления TTR-01А-230, с одним сетевым вводом, двумя контурами ГВС с одним регулирующим клапаном, интерфейсом RS-485 и степенью защиты оболочки IP65 - 1шт.; - Датчик температуры ТДТА-100 (теплоносителя) - 2 шт.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- степень защиты корпуса IP65;
- материал корпуса ПВХ;
- габаритные размеры 200 х 310 х 110 мм;
- 1 ввод питания ~ 230 В, 50 Гц;
- напряжение питания насосов 230В, 50 ГЦ;
- номинальная мощность насосов не более 0,3 кВт;
- тип подключаемых датчиков температуры: теплоносителя ТДТА-100 и воздуха ТДВА-60 (термопреобразователи сопротивления Pt1000);
- тип интерфейса RS-485, протокол обмена ModBus-RTU;
- релейный выход обобщенного сигнала “Авария”.
